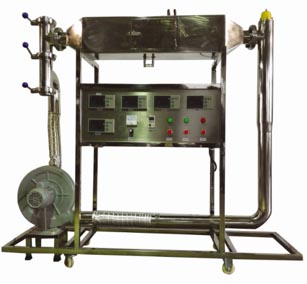

HYDDGZ-2洞道干燥實驗裝置

一、實驗?zāi)康模?br> 1、了解氣流常壓干燥設備的流程、結構及過程原理。
2、掌握干燥速率曲線的測定方法。
3、了解改變操作條件對不同干燥階段的影響。
4、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

二、設計參數
操作壓力：常壓操作。
操作溫度：50~80℃。
進風量：0~150m3/L。
濕物料量：50~150g。
三、外形尺寸
對象部分：1750×500×1700 (長×寬×高mm)，不銹鋼材質框架（帶滑輪及禁錮腳）。
測控部分：噴塑控制柜530×400×1700(長×寬×高mm)（含接地柱）。
四、公用工程
水：少量（1000ml），用于實驗過程中濕球溫度計探頭的保濕。
電：電壓AC380V，功率5kW，三相四線制（三火線一零線）。
每個實驗室需配置1~2個接地點（安全地及信號地）。
五、實驗物料
毛氈、水、空氣。
六、對象組成
風機：風量12 m3/min，風壓1.5kPa。與系統軟連接減震，吸入口連接洞道式出口蝶閥，熱風可循環利用。
冷風段：不銹鋼材質，DN76。
預熱段：3組翅片式加熱管，不銹鋼法蘭套接，長度1.5m，1.5kW×3。保溫層厚20，石棉材料。
洞道室：L＝1200，透視窗，小拉門。室內與預熱段間多層不銹鋼均布器，干球、濕球溫度測點，載物盤下連稱重傳感器。保溫層厚20，石棉材料。
熱風段：3組蝶閥風量調節，回接風機入口，熱風可循環利用。
數據采集：配工業觸摸屏、模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、重量等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
