HYDKX-1型電烤箱維修技能實訓考核裝置

一、產品概述
“電烤箱維修技能實訓考核裝置”依照中華人民共和國勞動和社會保障部發布的《“家用電熱器具與電動器具維修工（初、中、高級）”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研制的。適合高職院校、職業學校的應用電子技術、電子電器應用與維修等相關專業課程的實訓教學。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中電磁類維修實操，初級、中級技能鑒定考核。

二、系統特點
1.配套性 本實訓裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到相關的電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學。
2.實用性 本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的電烤箱故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。
3.綜合性 實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握電烤箱的工作方式，提升學生的綜合能力和維修技能。
三、技術性能
1.輸入電源：?jiǎn)蜗嗳�線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜2kVA
四、系統組成

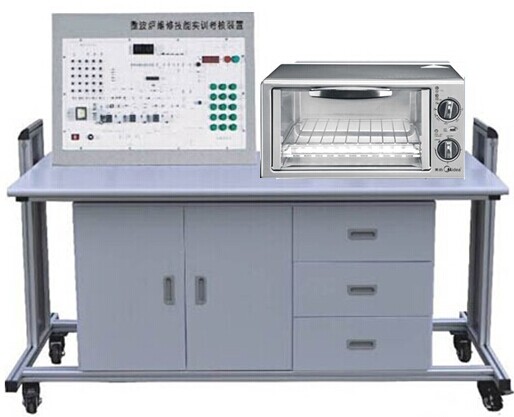

本實訓裝置由電烤箱實物、實訓線路板模塊、手動考核系統三部分組成。
1.電烤箱實物：主要由箱體、電熱元件、調溫器、定時器和功率調節開關等構成。其箱體主要由外殼、中隔層、內膽組成三層結構，在內膽的前后邊上形成卷邊，以隔斷腔體空氣；在外層腔體中充填絕緣的膨脹珍珠巖制品，使外殼溫度大大減低；同時在門的下面安裝彈簧結構，使門始終壓緊在門框上，使之有較好的密封性。
2.實訓線路板：主要有電源、單片機控制電路、數碼顯示電路、實物控制電路組成。
3.手動考核系統：由手動設置故障箱和手動排故電路組成；故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障。
五、實訓項目
1.電烤箱的拆裝
2.電烤箱主要器件的拆裝、認識
3.電烤箱電源故障分析與排除
4.電烤箱能加熱，加熱指示燈不亮故障分析與排除
5.電烤箱加熱指示燈亮，不加熱故障分析與排除
6.電烤箱加熱指示燈不亮且不加熱故障分析與排除
7.電烤箱不能定時加熱故障分析與排除實訓
8.電烤箱LED數碼管指示缺筆故障分析與排除實訓
9.電烤箱LED數碼管缺位指示故障分析與排除實訓
10.電烤箱LED數碼管不顯示故障分析與排除實訓
11.電烤箱功率偏低故障分析與排除
