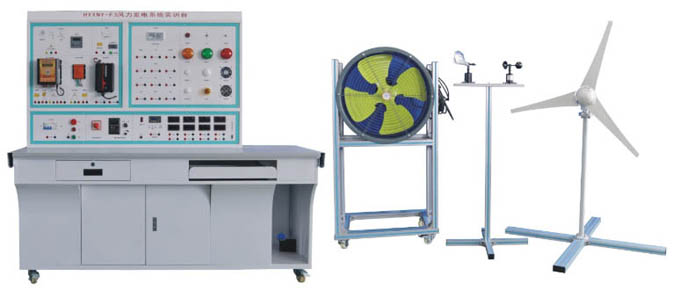

HYXNY-F2室內模擬風力發電實驗系統

室內模擬風力發電實驗系統參照風力發電系統設計，具有真實模擬風力發電系統運行，創造了良好的實訓環境，風力發電機模擬設備,分別是風機對象模型（MW級風機結構，可實現主動偏航和獨立變槳功能）、能源控制·監控管理·氣象站、偏航變槳控制系統、能源轉換儲存控制系統、風能變流器系統。該系統運用幾力發電設備，展示風力發電系統的各個器件，反映出器件的工作過程，直觀生動的模擬出器件運行所要達到的效果，讓學生直觀了解大型風力發電系統的運行過程。配備風力發電系統監控軟件，可實現風力發電系統的監控與管理，可實現風力機模擬及風力發電系統的控制，滿足風電應用型人才培養的需求�？捎糜趯W(xué)生的風力發電電動變槳偏航裝置電氣控制操作及電氣故障排除、風電并網控制技術等內容培訓，也可用于風電檢修工技能鑒定培訓。

（一）技術參數
1）.風向儀、風輪機及支撐系統：
400W，啟動風速3.14m/s；額定風速13 m/ s；偏航風速5m/ s；最大設計風速15 m/s；傳動方式：風輪直接驅動發電機；溫度范圍：- 40～60 ℃。
2）.風源模擬及控制：
風源模擬、風源模擬軟件；鼓風機：功率3000W，軸流風扇，采用可調速控制器，風速調節范圍：0~13m/s；風速控制精度：0.1m/s；風向控制精度：0.1 度。
3）. 風光互補控制器：
電力電子模塊：穩壓模塊、控制模塊、逆變模塊；控制面板：風速、風向控制面板、數據顯示面板，控制系統。
（二）實驗項目：
1、風力發電基礎理論原理性實驗
2、風力發電系統設計實驗
3、風力發電基礎理論與應用技術仿真實驗
4、風力發電相關測量技術實驗
5、風力發電控制技術實驗
6、風力控制器工作原理實驗
7、風力控制器的過沖保護實驗
8、風力制器的過放保護實驗
9、風力的三種輸出模式實驗
10、逆變器的低壓保護實驗
11、逆變器的過壓保護實驗
12、逆變器輸出實驗
