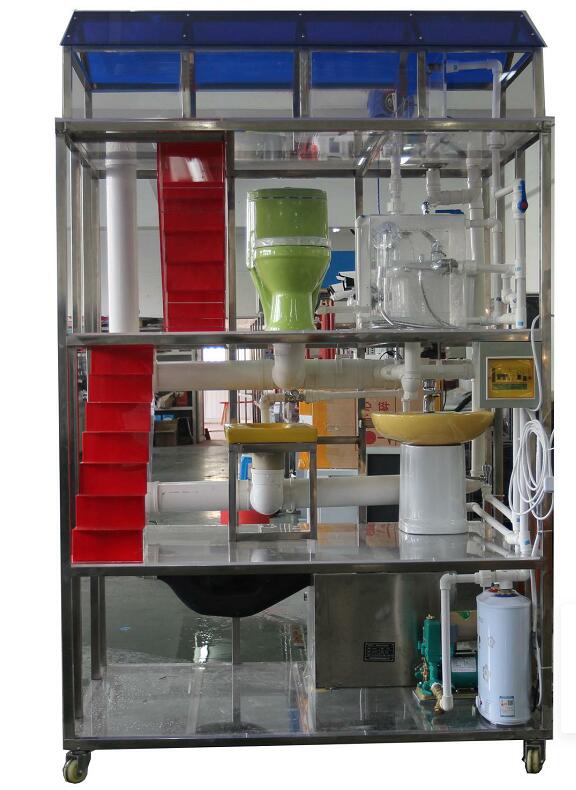

HYPS-3高層建筑通氣管系及同層排水系統實訓裝置

一、設備的組成
1、衛生器具布置為：后排水坐便器實現同層排水，降板設置排水坐便器實現同層排水，抬升地面墊層設置坐便器實現同層排水。同時排水橫支管上設置清掃口和吸氣閥。沿右側設置排水主立管和主通氣立管，同時左側設置副通氣立管，一層衛生器具與主副通氣立管間設置結合通氣管、器具通氣管和環形通氣管。
2、給水方式為模擬水泵和水箱聯合水位傳感器自動控制供水方式，水箱設置于框架頂端。二層設置一消防栓箱（包括一應設備），連于水箱，與模擬水泵也是立管連接。

二、功能
1、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向,一二層主要設置同層排水演示和通氣管路演示。
2、設置后排、降板、抬升三種方式的同層排水演示，能了解各種同層排水系統的組成、結構和原理。
3、設置了各種通氣管系統演示，能了解各種同層排水系統的組成、結構和原理。
4、裝置關鍵部位采用透明管路，能看清管路中水流的走向。
5、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、通氣管、伸頂通氣管、專用通氣立管、主通氣立管、副通氣立管、環形通氣管、器具通氣管的外觀、結構、原理、安裝部位和安裝形式。
6、裝置中所有潔具和給排水設備都能全真演示。
三、技術指標
1、框架材料：304不銹鋼
2、地板材料：亞克力玻璃
3、進水要求：0.05MPa～0.75MPa
4、安全保護：具有漏電自動保護裝置和接地保護
四、實訓項目
1、座便器各種排水方式演示與實訓
2、屋頂水箱的結構和自動控制的功能的認識實訓
3、模擬消防栓箱（包括一應設備）的結構和功能的認識實訓
4、清掃口、吸氣閥的結構和功能的認識實訓
5、蘇維托排水系統的結構和功能的認識實訓
6、主通氣立管、副通氣立管、結合通氣管、器具通氣管和環形通氣管的認識實訓
